एलके-एनवाई55डी हाई पावर डीडब्ल्यूडीएम डीएफबी लेजर
- प्रत्यक्ष धारा युग्मन
- उच्च-गतिशील-रेंज
- निम्न थ्रेशोल्ड धारा
- उच्च उत्पादन शक्ति
- 14पिन बटरफ्लाई पैकेज
- ऑपरेटिंग केस तापमान: -20 से 70℃
- अत्यधिक भरोसा
- 100mw तक उच्च विद्युत उत्पादन
- ध्रुवीकरण अनुरक्षण (पीएम) फाइबर
उत्पाद विवरण*
LK-NY55D लेज़र को उच्च-शक्ति, तरंगदैर्घ्य-विशिष्ट ऑप्टिकल उत्सर्जक के रूप में डिज़ाइन किया गया है, जो CATV और DWDM प्रणालियों में बाहरी मॉड्यूलेटर के साथ एकीकरण के लिए आदर्श है। यह सुपर ट्रंकिंग और वितरण से जुड़े अनुप्रयोगों के लिए विशेष रूप से उपयुक्त है। इस श्रृंखला द्वारा प्रस्तुत तरंगदैर्घ्य, रेंज और चैनल विनिर्देशों, दोनों के संदर्भ में ITU ग्रिड मानकों का पालन करते हैं।
यह श्रृंखला ध्रुवीकरण-संरक्षण (पीएम) फाइबर और प्रत्यक्ष धारा (डीसी) युग्मन के साथ आती है। इसमें एक एकीकृत थर्मोइलेक्ट्रिक कूलर (टीईसी), तापमान संवेदन के लिए एक थर्मिस्टर और ऑप्टिकल पावर मॉनिटरिंग के लिए एक मॉनिटर फोटोडायोड शामिल है। यह मॉड्यूल एक 14-पिन बटरफ्लाई पैकेज में रखा गया है जो ओसी-48 पिन लेआउट के साथ संगत है, और इसमें पैकेज के भीतर ही एक ऑप्टिकल आइसोलेटर भी शामिल है।
तकनीकी निर्देश
| विद्युत / ऑप्टिकल विशेषताएँ ( टीC = 25 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| प्राचल | सि स। | रोग की स्थिति | मिन | Typ | मैक्स | इकाइयों |
| आवृत्ति | f | - | 0.01 | - | 1 | गीगा |
| बैंडविड्थ (-3dB, I=200mA) | S21 | - | 1 | गीगा | ||
| ऑप्टिकल आउटपुट पावर | P | 40 mW संस्करण, T = Tset, IF = IOP50 mW संस्करण, T = Tset, IF = IOP63 mW संस्करण, T = Tset, IF = IOP80 mW संस्करण, T = Tset, IF = IOP100 mW संस्करण, T = Tset, IF = IOP |
40 50 63 80 100 |
- | - | mW |
| थर्सोल्ड धारा | इथ | बोल | - | - | 40 | mA |
| संचालन वर्तमान | IOP | 40 mW संस्करण, BOL 50 mW संस्करण, BOL 63 mW संस्करण, BOL 80 mW संस्करण, BOL 100 mW संस्करण, BOL |
- - - |
- - - |
280 350 450 580 650 |
mA |
| ऑपरेशन वोल्टेज | वोप | बोल, मैंF = IOP | - | - | 2.5 | V |
| पीक वेवलेंथ | λ | टी = टीसेट, आईF = IOP | - | 1550 | - | nm |
| सापेक्ष तीव्रता शोर | रिन | - | - | - | -160 | डीबी / हर्ट्ज |
| साइड-मोड दमन अनुपात | एसएमएसआर | 30 | - | - | dB | |
| ध्रुवीकरण विलोपन अनुपात | प्रतिशत | IF = IOP | 17 | - | - | dB |
| T पर तरंगदैर्ध्य विचलनC रेंज | Δλटॉप | टी = टीOP | - | - | 40 | pm |
| थर्मिस्टर प्रतिरोध | पंथ | TOP=25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| थर्मिस्टर तापमान गुणांक | Tसीटीएच | TOP=25 ℃ | - | -4.4 | - | %/डिग्री सेल्सियस |
| टीईसी वर्तमान | आईटीईसी | -20℃<टीC | -1.0 | - | 1.5 | A |
| टीईसी वोल्टेज | वीटेक | -20℃<टीC | -2.0 | - | 3.0 | V |
| आरएफ प्रतिबाधा | ज़िन | 40 MHz - 1002 MHz | 1 | - | 6 | Ω |
| मॉनिटर पीडी करंट | Im | आईएफ = आईओपी, वीएमपीडी = -5 वी | 0.1 | - | 2.5 | mA |
| मॉनिटर पीडी डार्क करंट (पीडी) | Id | आईओपी = 0 एमए, वीएमपीडी = -5 वी | - | - | 0.2 | uA |
| सामान्य एवं पूर्ण अधिकतम रेटिंग | |||||
|---|---|---|---|---|---|
| प्राचल | सि स। | रोग की स्थिति | मि। | मैक्स। | इकाई |
| लेज़र फ़ॉरवर्ड डीसी करंट | If | - | - | 750 | mA |
| लेज़र रिवर्स वोल्टेज | V | - | - | 2 | V |
| फोटोडायोड रिवर्स वोल्टेज | VR | - | - | 10 | V |
| ऑपरेशन तापमान | सेवा मेरे | - | -20 | +70 | डिग्री सेल्सियस |
| भंडारण तापमान | Ts | - | -40 | +85 | डिग्री सेल्सियस |
| ESD | - | एचबीएम: आर = 1500 Ω, सी = 100 पीएफ | -500 | 500 | V |
नोट: सभी लेजर चिप्स वेफर्स से आते हैं, जिन्हें उपकरणों के एक प्रतिनिधि समूह का उपयोग करके प्रमाणित किया गया है, जिन्हें बर्न-इन के लिए स्वीकार्य उपज प्राप्त करनी चाहिए।
● विशिष्ट डेटा
● विद्युत योजनाबद्ध
| नेतृत्व करना# | समारोह | नेतृत्व करना# | समारोह |
| 1 | thermistor | 8 | GND |
| 2 | thermistor | 9 | GND |
| 3 | एलडी-(पूर्वाग्रह) | 10 | NC |
| 4 | पीडी एनोड | 11 | जीएनडी(एलडी+) |
| 5 | पीडी कैथोड | 12 | आरएफ आईएन |
| 6 | कूलर+ | 13 | जीएनडी(एलडी+) |
| 7 | कूलर- | 14 | NC |

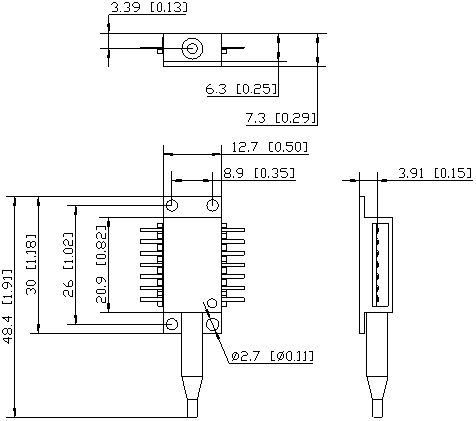

● आयाम और पिन ( इकाई: मिमी[इंच] )
आरएफ कनेक्टर: एसएमए
● ऑर्डरिंग जानकारी
शीट 1：
| कोड | विवरण |
| 55 | DWDM हाई पावर 14PIN बटरफ्लाई पैकेज |
शीट 2：
| कोड | ऑप्टिकल पावर |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
शीट 3：
| चैनल | आवृत्ति (THz) | केंद्र तरंगदैर्घ्य (एनएम) | चैनल | आवृत्ति (THz) | केंद्र तरंगदैर्घ्य (एनएम) | |
| C01 | कोई भी वांछित कस्टम तरंगदैर्ध्य | C37 | 193.7 | 1547.72 | ||
| C02 | गैर-आईटीयू, 1547 एनएम – 1560 एनएम | C38 | 193.8 | 1546.92 | ||
| C03 | गैर-आईटीयू, 1557 एनएम – 1560 एनएम | C39 | 193.9 | 1546.12 | ||
| C04 | गैर-आईटीयू, 1530 एनएम – 1560 एनएम | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
शीट 4：
| कोड | विवरण |
| PM | पीएम-एफसी/एपीसी फाइबर कनेक्टर, 0.9 मिमी, 1 मीटर लंबाई |
● सावधानियां
फाइबर को क्षतिग्रस्त होने से बचाने के लिए फाइबर झुकने की त्रिज्या 20 मिमी से कम नहीं होनी चाहिए।
ऑप्टो-सर्किट से जोड़ने से पहले सुनिश्चित करें कि फाइबर युग्मन पहलू साफ है।
भंडारण, परिवहन और उपयोग में उपयुक्त ESD सुरक्षा की आवश्यकता होती है।
अनुप्रयोगों
CATV
DWDM
मुक्त अंतरिक्ष प्रकाशिकी
सुपर ट्रंकिंग और वितरण、
ऑप्टिकल नेटवर्क में सिग्नल ट्रांसमिशन
